產品介紹

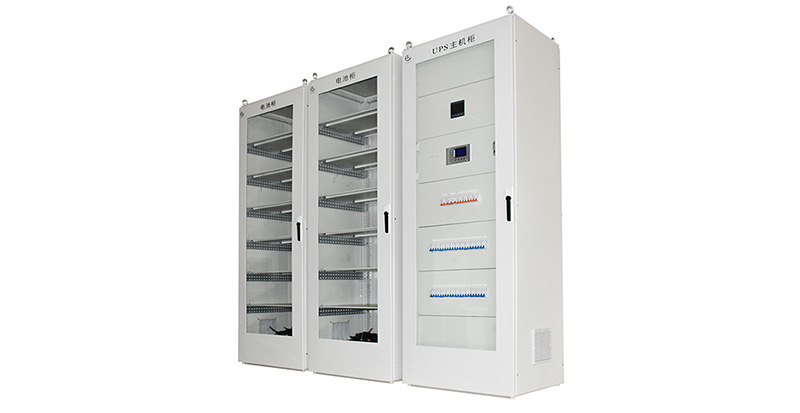

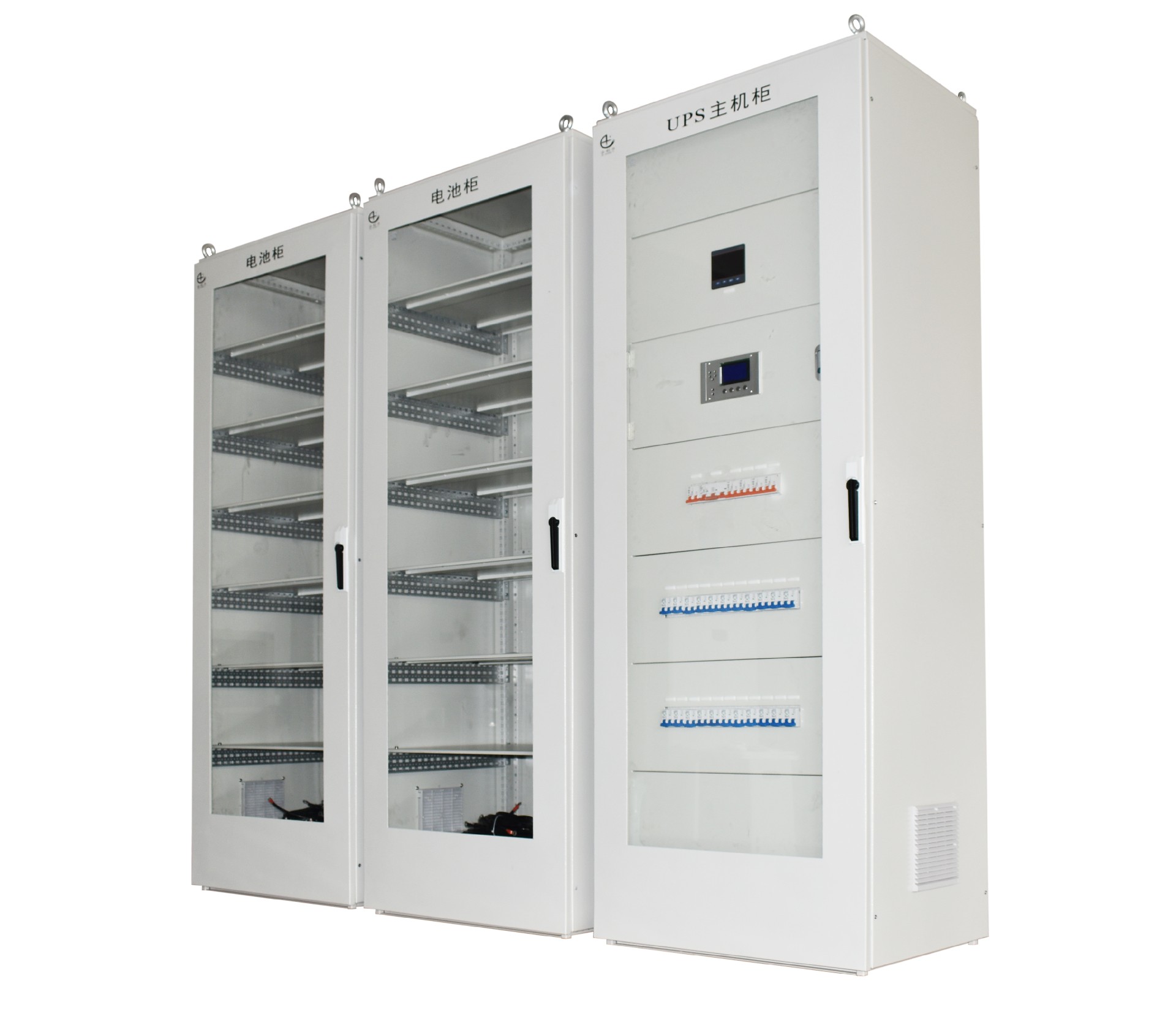

30系列電力專用UPS是專為發電廠、變電站設計，具有在線、零延時轉換功能，電力專用UPS的 工作原理如下：市電正常時，三相380V交流經過隔離，整流濾波后給逆變器供電，若交流輸入斷 電，則將由電力系統自備的直流屏經過防反二極管給逆變器供電，再經過輸出隔離后給重要負載供 電；若直流屏斷電，則仍由交流輸入供電；若逆變器過載或故障，則由靜態開關切換至旁路供電。

應用領域：主要應用發電廠、變電站、 配電所等負載對電壓要求較高 的場所，如電力遠動、RTU、 電力載波、監控等。

系統特點

提高供電質量：通過輸入輸出雙重隔離以及雙變換工作模式，使其輸出成為穩壓穩頻的標準正弦 波波形。不受其輸入電源變化的影響。

市電掉電保護：若輸入電源斷電，UPS由電力系統自備的直流屏供電(DC1 10/220V),負載供電 無中斷。

提高噪聲抑制：由于使用隔離變壓器和交-直-交變換方式，輸入電源中的雜波被有效地濾除，使 負載能得到干凈的電源。

內部安裝逆止二極管：UPS的直流輸入側與直流母線之間通過逆止二極管相連，可防止直流母線電 壓比直流輸入側電壓高而向直流屏反灌，起到保護直流屏的作用。

交流母線與直流母線隔離：完全屏蔽了交流母線與直流母線之間的互相影響。

延時軟啟動功能：具有完備的延時軟啟動功能，能大大減小系統啟動過程中對設備和電網的沖

擊0

告警和保護功能：具有多種告警方式，可通過聲、光、LCD、無源故障接點以及通訊傳輸方式對當 前發生的告警進行及時、準確和詳細的提示，在提高系統可靠性的同時，幫助維護人員準確快速地 定位及排除故障。

保護功能：具有輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、輸出短路保護、 過熱保護

通訊功能：具有RS232/485通訊接口，可與上位機進行通訊。
